5500Watt Solar Pompa İnvertörü

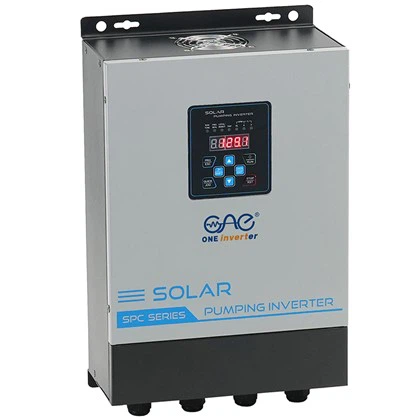

SPC-5K5 Solar Pompa İnvertörü

Bir güneş enerjili pompa invertörünün bağlanması, ekipmanın normal çalışmasını sağlamak ve hasarları önlemek için belirli adımlar gerektirir. Aşağıda tipik bağlantı adımları ve önlemler verilmiştir:

1. Ekipman ve araçları kontrol edin

- Ekipmanı kontrol edin: İnvertör, güneş paneli, su pompası, kablolar ve diğer aksesuarların eksiksiz olduğunu kontrol edin.

- Aletleri hazırlayın: tornavida, multimetre, kablo kıvırma aleti vb.

- Kılavuzu okuyun: Solar pompa invertörü ve su pompası kılavuzlarını ayrıntılı olarak okuyun.

2. Güneş panellerini bağlayın

- Seri veya paralel bağlantı: İnvertörün giriş gereksinimlerine bağlı olarak, çıkış voltajının ve gücünün invertör özelliklerini karşıladığından emin olmak için güneş panellerini seri veya paralel bağlayın.

- Girişe bağlayın: Güneş panelinin pozitif (+) ve negatif (-) kutuplarını invertörün DC girişine bağlayın.

- Pozitif kutbu "PV+" terminaline bağlayın.

- Negatif kutbu "PV-" terminaline bağlayın.

3. Su pompasını bağlayın

- Voltajı ve frekansı ayarlayın: Su pompasının nominal voltajının ve frekansının invertör çıkışıyla eşleştiğinden emin olun.

- Çıkışa bağlayın: Pompanın güç kablosunu invertörün AC çıkışına bağlayın:
- Tek fazlı pompa: "U" ve "N" veya "L" terminallerini bağlayın.
- Üç fazlı pompa: "U", "V" ve "W" terminallerini bağlayın.

4. Topraklama
- İnverter topraklaması: Güvenlik için invertör toprak terminalini ("⏚" veya "PE" olarak işaretlenmiştir) topraklama kablosuna bağlayın.
- Pompa topraklaması: Pompanın toprak terminalini topraklama kablosuna bağlayın.

5. Sensörlerin kurulumu (isteğe bağlı)
İnvertör su seviyesi veya basınç sensörlerini destekliyorsa otomatik kontrol için sensörleri uygun bağlantı noktalarına bağlayabilirsiniz.
